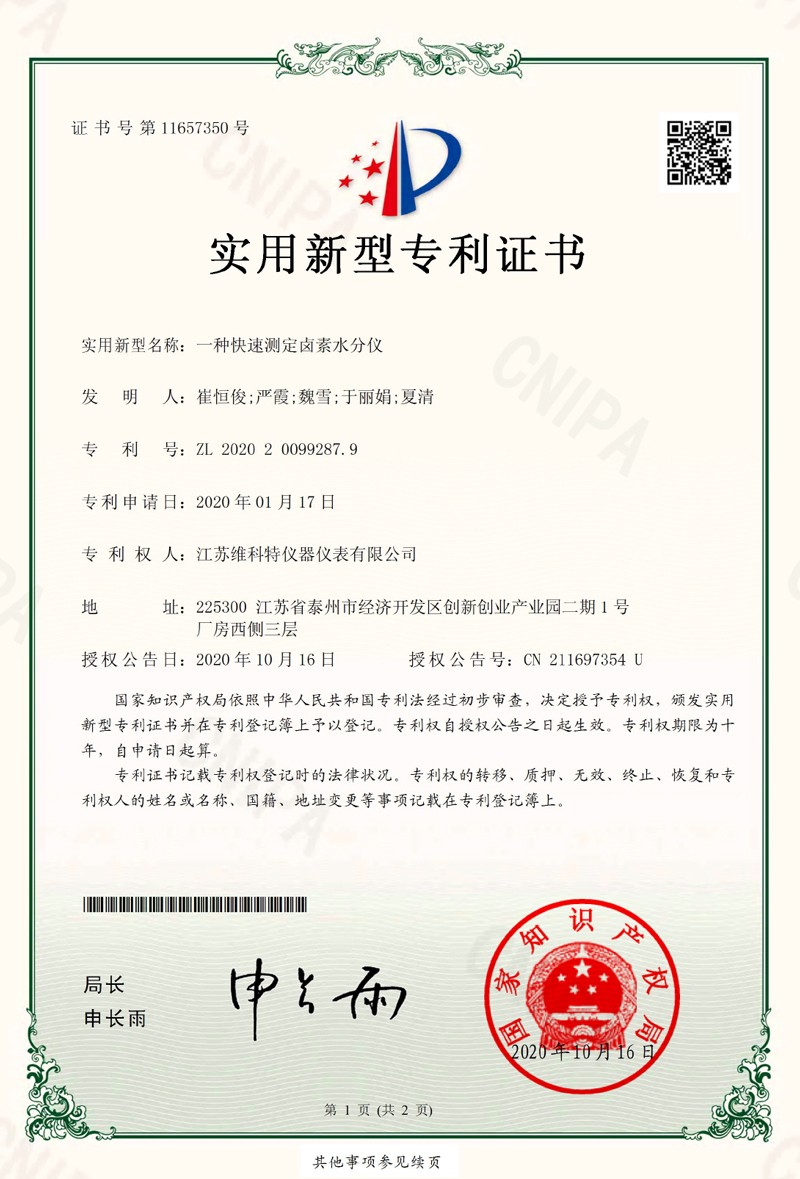

近日，由维科美拓（江苏维科特仪器仪表有限公司）设计的《一种快速测定卤素水分仪》喜获国家实用新型专利，专利号为CN202020099287.9，并受到由中国国家知识产权局颁发的《实用新型专利证书》，意味着维科美拓在实用新型专利领域上得到认可，在新型专利方面受到更深一步的保护和综合竞争力得到进一步的提升。
乐彩汇专利证书是专利申请经审查合格，没有发现驳回理由，满足颁发授予专利权条件，由国务院专利行政部门（即国家知识产权局）作出授予专利权的决定，发给专利申请人的专利证书，是一种法律证明文件。
乐彩汇专利证书分为发明专利证书、实用新型专利证书以及外观设计专利证书。
实用新型专利是三种专利类型（发明、实用新型和外观设计）中的一种，实用新型是指对产品的形状、构造或者其结合所提出的适于实用的新的技术方案。专利法中对实用新型的创造性和技术水平要求较发明专利低，但实用价值大。
乐彩汇维科美拓通过常年的建立、运行与完善，有效提升了企业领导和员工知识版权意识，调动员工发明创造的积极性，使技术创新成果与知识产权紧密结合，增强企业核心竞争力。
乐彩汇未来，维科美拓将继续为客户提供优质的产品和服务，为中国分析仪器事业做出应有贡献，让检测更精准，让操作更简单，让用户更放心。
一种快速测定卤素水分仪，包括壳体，所述的壳体上方通过合页与上盖相连，所述的壳体上设有显示器，所述的壳体内设有检测腔，所述的检测腔的内壁上设有环形卤素灯，所述的环形卤素灯中心设有物料盘，且所述的物料盘通过锁紧螺丝与称重柱相连，所述的称重柱与壳体内部的称重装置相连；本实用新型通过将环形卤素灯环抱在物料盘一周，通过拉近卤素灯与检测物之间的距离，提高了烘干的速度，提高了测水的速度。
1.一种快速测定卤素水分仪，包括壳体，所述的壳体上方通过合页与上盖相连，所述的壳体上设有显示器，其特征在于：所述的壳体上设有散热孔，所述的壳体内设有检测腔，所述的检测腔的内壁上设有环形卤素灯，所述的环形卤素灯中心设有物料盘，且所述的物料盘通过锁紧螺丝与称重柱相连，所述的称重柱与壳体内部的称重装置相连。
乐彩汇2.根据权利要求1所述的一种快速测定卤素水分仪，其特征在于：所述的环形卤素灯环绕在物料盘外，且所述的环形卤素灯的最低点与物料盘厚度的一半一样高。
乐彩汇3.根据权利要求1所述的一种快速测定卤素水分仪，其特征在于：所述的散热孔设有多个，且分别设在壳体上，所述的散热孔与检测腔相连通。
4.根据权利要求1所述的一种快速测定卤素水分仪，其特征在于：所述的称重装置、环形卤素灯和显示器与壳体内设有的控制器相连。
乐彩汇5.根据权利要求1所述的一种快速测定卤素水分仪，其特征在于：所述的上盖上设有通气口。
一种快速测定卤素水分仪
技术领域
本实用新型涉及卤素水分仪设备技术领域，具体涉及一种快速测定卤素水分仪。
背景技术
传统的水分测定一般是采用烘箱干燥法，这种测试方法一个样品的测试周期需要三到四个小时，工作效率比较低，无法适应高节奏的企业生产需求。
在利用水分测定仪进行水分检测时，试样放置于托架上，当盖体盖合后，卤素环形灯通电并加热试样，使得试样中的水分蒸发；通过比较试样水分蒸发前后的质量，即可获知试样中水分的含量。但是，在实际操作过程中，当盖体盖合后，由于卤素环形灯发出在盖体中散射和漫射的现象较为严重，在一定程度上影响其对试样的加热效果；在规定的检测时间内，试样中残留的水分较多，影响检测结果的精确性。
实用新型内容
乐彩汇本实用新型的目的是针对现有的技术存在的不足，提出了一种快速测定卤素水分仪，包括壳体，所述的壳体上方通过合页与上盖相连，所述的壳体上设有显示器，所述的壳体上设有散热孔，所述的壳体内设有检测腔，所述的检测腔的内壁上设有环形卤素灯，所述的环形卤素灯中心设有物料盘，且所述的物料盘通过锁紧螺丝与称重柱相连，所述的称重柱与壳体内部的称重装置相连。
所述的环形卤素灯环绕在物料盘外，且所述的环形卤素灯的最低点与物料盘厚度的一半一样高。
乐彩汇所述的散热孔设有多个，且分别设在壳体上，所述的散热孔与检测腔相连通。
所述的称重装置、环形卤素灯和显示器与壳体内设有的控制器相连。
所述的上盖上设有通气口。
本实用新型的有益效果为：提出了一种结构紧凑的一种快速测定卤素水分仪，具备以下有益效果：（1）、本实用新型通过将环形卤素灯环抱在物料盘一周，通过拉近卤素灯与检测物之间的距离，提高了烘干的速度，提高了测水的速度。
乐彩汇（2）、本实用新型通过通气孔和通气口的设置，提高了检测腔内的空气流通，可增快将潮湿的空气排出，提高了检测的准确性。
附图说明

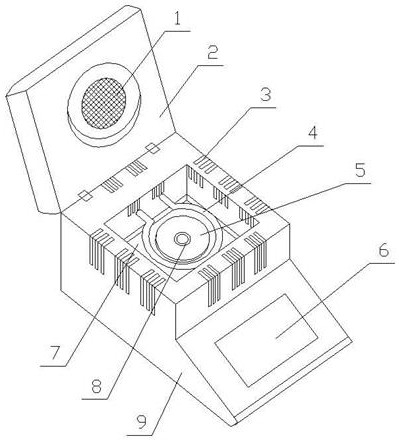

乐彩汇图1是本实用新型的结构示意图。
乐彩汇图中：1、通气口，2、上盖，3、通气孔，4、环形卤素灯，5、物料盘，6、显示器，7、检测腔，8、称重柱，9、壳体。
具体实施方式
乐彩汇附图仅用于示例性说明，不能理解为对本专利的限制；为了更好说明本实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对于本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。
实施例1,如图所示：一种快速测定卤素水分仪，包括壳体9，所述的壳体9上方通过合页与上盖2相连，所述的壳体9上设有显示器6，所述的壳体9上设有通气孔3，所述的壳体9内设有检测腔7，所述的检测腔7的内壁上设有环形卤素灯4，所述的环形卤素灯4中心设有物料盘5，且所述的物料盘5通过锁紧螺丝与称重柱8相连，所述的称重柱8与壳体9内部的称重装置相连。
实施例2,一种快速测定卤素水分仪，所述的环形卤素灯4环绕在物料盘5外，且所述的环形卤素灯4的最低点与物料盘5厚度的一半一样高。所述的通气孔3设有多个，且分别设在壳体9上，所述的通气孔3与检测腔7相连通。所述的称重装置、环形卤素灯4和显示器6与壳体9内设有的控制器相连。所述的上盖2上设有通气口1。物料盘5外围环绕的环形卤素灯4对物料盘5上的检测物进行烘干，由于距离近且环形加热效率比照射加热效率高，效果好。
在使用过程中，将需要检测的检测物放置在物料盘5上，盖上上盖2并通过显示器6调试参数，并开始测水，当检测完成后将物料盘5上的检测无取出即可；壳体9内的控制器为常规水分仪内的控制器。
本实用新型提出了一种结构紧凑的一种快速测定卤素水分仪，通过将环形卤素灯4环抱在物料盘5一周，通过拉近卤素灯与检测物之间的距离，提高了烘干的速度，提高了测水的速度。通过通气孔3和通气口1的设置，提高了检测腔7内的空气流通，可增快将潮湿的空气排出，提高了检测的准确性。
乐彩汇最后说明的是，选取上述实施例并对其进行了详细的说明和描述是为了更好的说明本发明专利的技术方案，并不是想要局限于所示的细节。本领域的技术人员对本发明的技术方案进行修改或同等替换，而不脱离本发明技术方案的宗旨和范围的，均应涵盖在本发明的权利要求范围当中。
